本文介紹了我國城市生活垃圾的特點，并分析了我國發(fā)展垃圾衍生燃料工藝的條件。分析、比較了國內外現(xiàn)有城市生活垃圾人生燃料(RDF) 制備工藝、運行情況，并分析了現(xiàn)有工藝的優(yōu)缺點。針對常規(guī)RDF工藝中存在的問題，巨大的投資和驚人的運行成本，以及須加入無機物添加劑的缺點提出了新型垃圾衍生燃料(RDF) 的制備.工藝。在制備過程中加入煤，并且控制適宜的成型壓力制的新型垃圾衍生燃料，明顯提高RDF產(chǎn)品的熱值、機械強度和熱穩(wěn)定性，并減小了投資。

　　隨著我國經(jīng)濟的快速發(fā)展，我國的城市生活垃圾產(chǎn)量日益增加，垃圾處理與處置問題已經(jīng)成為我國大中城市發(fā)展中必須解決的問題日前全國人均生活垃圾產(chǎn)量440Kg/年，城市生活垃圾總量已達1.5億噸/年。據(jù)國家環(huán)?？偩诸A測，到2010年全國城市生活垃圾總產(chǎn)量達1. 52億噸，2015 年達到1. 79億噸。解決我國城市生活垃圾的目標是實現(xiàn)垃圾減容化、減量化、資源化、能源化以及無害化處理。目前國際和國內采用的垃圾方法主要有:衛(wèi)生填理、堆肥以及焚燒(后來發(fā)展為焚燒發(fā)電、供熱處理) 3種方法。

　　其中垃圾焚燒能更好的達到圾處理得減量化、資源化及無害化治理的目標。并且具有占地面積小、運行穩(wěn)定、對周圍環(huán)境影響小的特點，因而得到廣泛得采用。但是對于城市生活垃圾(MSW) 直接焚燒、熱解、氣化等存在垃圾易腐敗、惡臭、運輸和儲存困難等問題，并且具有便于運輸?shù)膬?yōu)點。將MSW制成垃圾衍生燃料(Rfuse Derined fuel, RDF)足解決上述問題的有效方法并得到了廣泛的引用。RDF生產(chǎn)技術以垃圾中得廢塑料為主，配合其他可燃垃吸形成固體燃料，可作為供熱鍋爐、發(fā)電鍋爐、水泥窖爐等的燃料。燃燒后得灰渣可以作為制造水泥的有效成分等。為垃圾資源化拓寬了道路，符合壞保發(fā)展的趨勢。

RDF 產(chǎn)品的分類

　　RDF技術已在美國、日本、歐洲一些發(fā)達國家引起很大得重視。我國雖然垃圾焚燒技術起步較晚，有關RDF技術研究也還不深入，但我國一些經(jīng)濟發(fā)達城市深圳、上海、 杭州等，垃圾排放量大，比較集中而且垃圾中有機物、熱值含量不斷上升，水分、無機物等含雖逐漸減少，加之能源緊張，已經(jīng)具備發(fā)展RDF的條件。目前RDF的分類基本上按照美國ASTM (American Sociely for Test ing and Materials)對RDP的分類進行的。

　　RDF的產(chǎn)品分類(ASTM) : .

　　RDF 1-分離去除粗大垃圾得一股城市垃圾，疏松狀RDF;

　　RDF 2 - 95%是方形的約15cm的細粒度疏松RDF,沒有分離金屬類的疏松狀RDF:

　　RDF 3- -95%是約5cm四方形細粒度RDF，出去金屬類、玻璃和不燃物質;

　　RDF 4-95%是通過10號篩言(2cm 過濾網(wǎng))的粉狀RDF,將金屬類和玻璃類進行分類，使其干燥得物質:

　　RDF 5-顆粒狀，方形等形狀成型的RDF;

　　RDF 6-液狀RDF;

　　RDF 7-氣體裝RDF。

　　目前，美國研究的一般是RDF3以上的物質，歐洲等國家-般以RDF5為主要研究對象，日本國內說的RDF一般指的是RDF。針對我國垃圾的高濕、無機物含量相對較高得特點，適合制備RDF3及以上的垃圾衍生燃料。

常規(guī)RDF制作工藝藝介紹

　　所謂垃圾衍生燃料(RDF)是指從垃圾中去除金屬、玻璃、沙土等不燃物質，將垃圾中可燃物質( 如塑料、纖維、橡膠、木頭、廢紙、食物等)破粹、干燥后加入添加劑，壓縮成所需形狀的固體燃料。

　　工藝概述

　　垃圾進場經(jīng)預處理，將可燃部分選出，由一次破粹機破碎為易干燥的顆粒，物料通過輸送機送入烘干機，在烘干機內自動滾下。熱風在烘干機上通過，避免物料因與物料直接接觸而著火。通過控制熱風調整含水率，使物料水分降到8%以下。干燥后的煙氣經(jīng)除塵器排除干燥后的物料送入風選機，將不燃物(灰土、破玻璃、金屬屑等)除去后，進入二次破粹機，將物料破粹為易于成型的小顆粒。添加一-定比例的消石灰和防腐劑后進入成型機。成型機連續(xù)制出RDF，經(jīng)冷卻后通過振動篩篩分送入成品的漏斗，由自動稱量機裝袋，篩下物則返回重新成型。

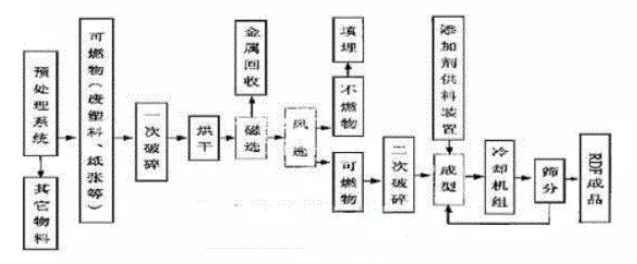

　　工藝流程圖如下：

主要性能指標RDF成分:

　　水分: 10%以下:

　　灰分: 12%~ 25%:

　　揮發(fā)物質:55%~75%:，

　　固態(tài)碳: 7%~13%:

　　隨著我國經(jīng)濟的發(fā)展，城市生活垃圾成分也發(fā)生是著變化，由原來的無機成分居多到現(xiàn)在的有機成分大量增加，已經(jīng)具備了發(fā)展RDF工藝的條件。尤其是在北京、上海、杭州等大、中型城市，城市生活垃圾的有機物含量達到40% ~ 70%。歐、美國家、日本等國家[18]已經(jīng)擁有成熟的RDF 制備工藝，總結國外的經(jīng)驗教訓采用先進城市生活垃圾衍生燃料(RDF )制備工藝，采用適當?shù)拿号浔群统尚蛪毫?，能提高RDF燃料的熱值、燃燒穩(wěn)定性和機械強度。很好的實現(xiàn)城市生活垃圾的資源化、能源化、減量化和無害化。
